Bản thuyết trình phương án thiết kế hệ thống chiếu sáng khu vực sản xuất nhà máy Osco

BẢN THUYẾT MINH THIẾT KẾ CẢI THIỆN ÁNH SÁNG TRONG PHÒNG SẢN XUẤT NHÀ MÁY OSCO



I – Hiện trạng nhà xưởng

Tổng diện tích phòng sản xuất là 690m2. Độ cao trần hiện tại 4.5 mét. Và đang sử dụng 2 loại bóng đèn để chiếu sáng khu vực sản xuất.

- Bóng máng tuýp huỳnh quang. Kích thước: 600x600mm. Công suất 3 bóng x 18W. Số lượng máng tuýp là: 44 máng

- Bóng Led Panel. Kích thước: 600x600mm. Công suất: 36W. Số lượng bóng là: 25 bóng



Công năng sử dụng trong phòng sản xuất là: Lắp ráp chi tiết máy móc cơ khí và điện tử

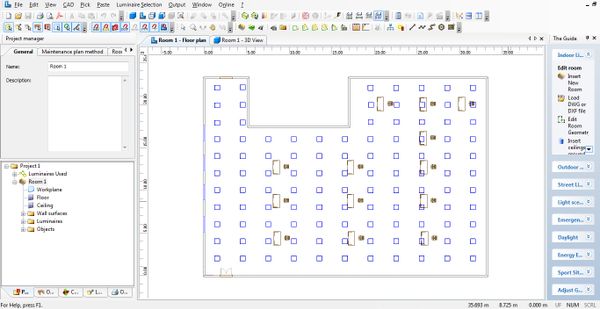

Mặt bằng phòng sản xuất

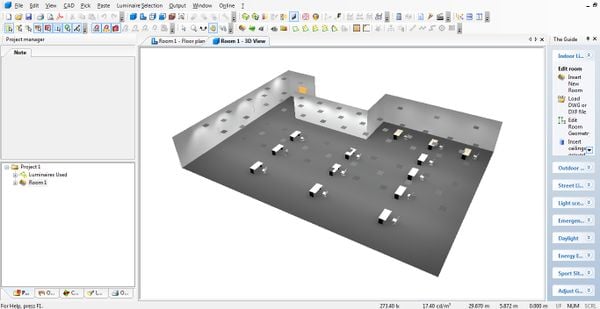

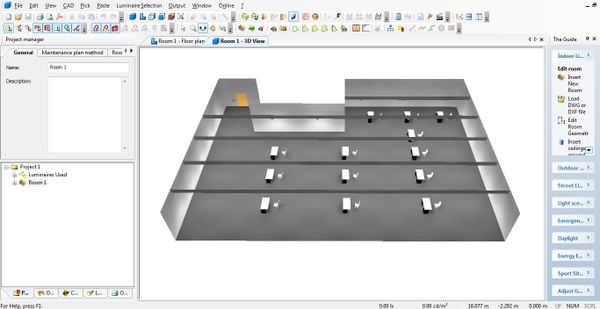

Sau khi sử dụng phần mềm thiết kế mô phỏng chiếu sáng DaiLux kết quả thu được với hiện trạng phòng như sau:

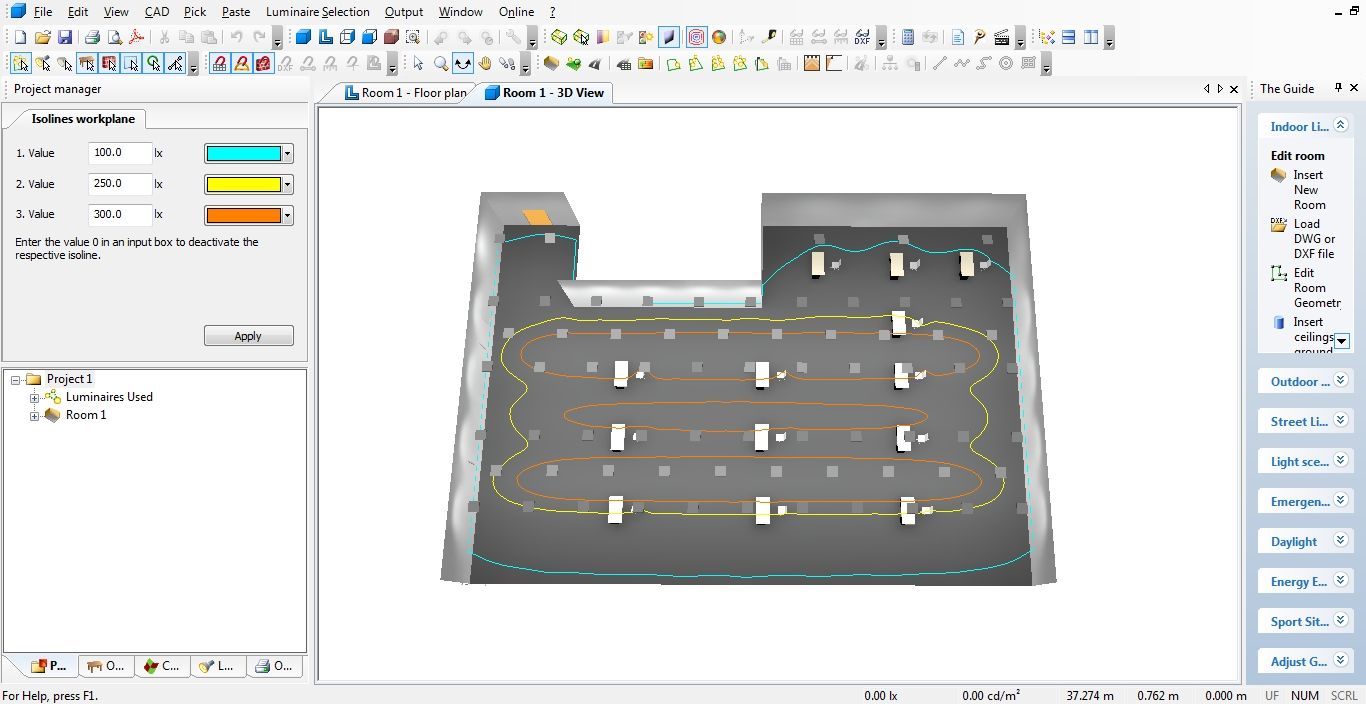

Nhìn trên hình ảnh kết quả mô phỏng hiện trạng phòng sản xuất ta thấy độ rọi tối đa trong phòng chỉ đạt 300 lux. Rơi vào khu vực màu vàng cam. Còn toàn bộ khu vực nhà xưởng chỉ đạt độ rọi là: 100 ÷ 250 lux.

Dự theo bảng tiêu chuẩn của khu vực lắp ráp phía dưới. Ta thấy lượng ánh sáng để chiếu sáng không đủ trong quá trình làm việc của công nhân. Xuất hiện hiện tượng công nhân cảm thấy mỏi mắt và đau mắt.

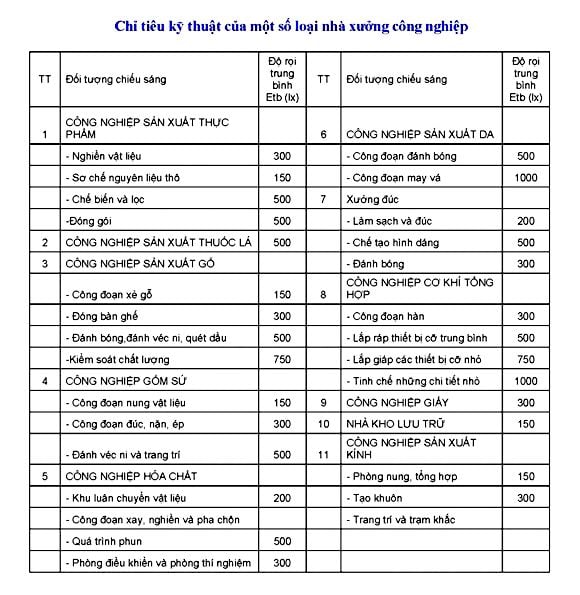

Bảng tiêu chuẩn độ rọi theo khu vực làm việc



II – Phương án khắc phục



Phương án khắc phục cho hiện tượng công nhân mỏi và đau mắt là: Tăng độ rọi chiếu sáng tại khu vực làm việc của công nhân lên. Có 2 phương án đưa ra



1. Phương án lắp thêm máng tuýp huỳnh quang

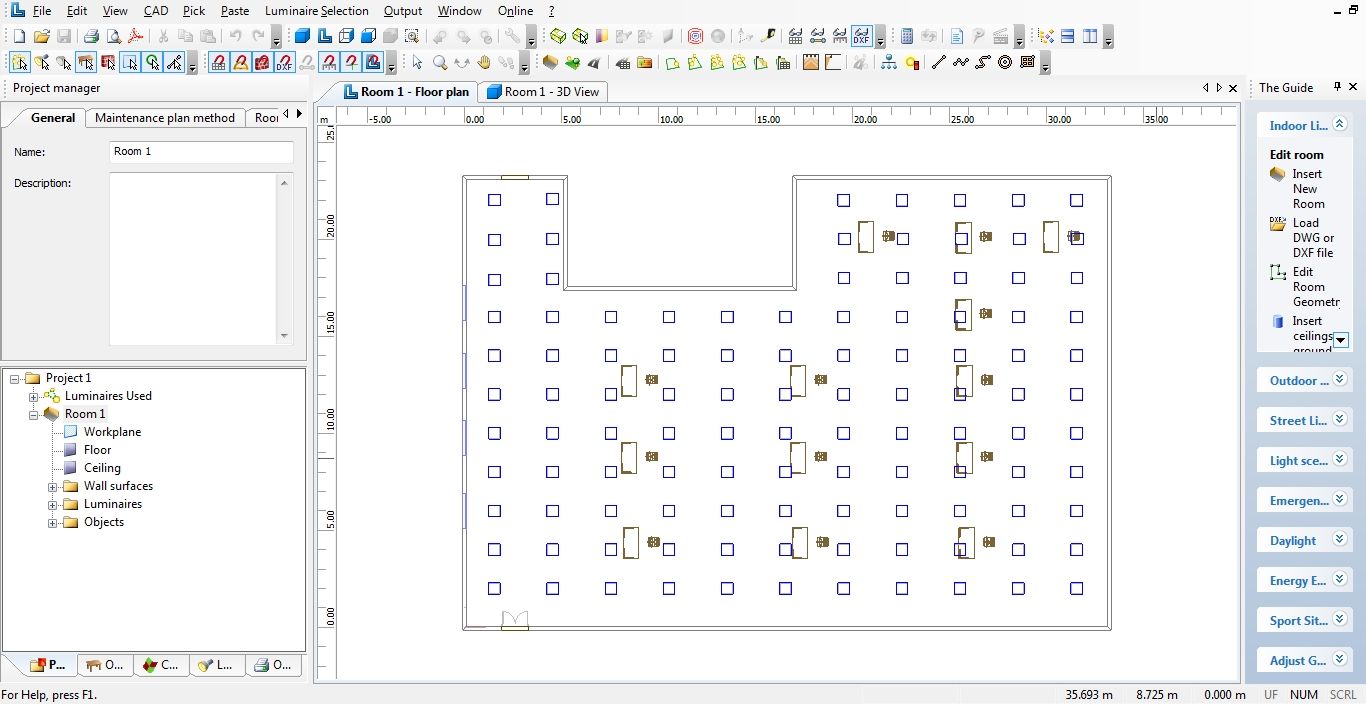

Mô phòng trên phần mềm chiếu sáng DaiLux. Ta sử dụng tổng số 109 máng tuýp huỳnh quang cho toàn bộ khu vực. Như vậy chúng ta sẽ lắp thêm 65 máng tuýp huỳnh quang (3 bóng x 18W) vào khu vực sản xuất.






Dựa trên kết quả tính toán ta được 80% diện tích xưởng được chiếu sáng với độ rọi là 350 lux.



2. Phương án lắp đặt bóng Highbay

Sử dụng bóng Led Highbay 85W và hạ thấp độ cao lắp đặt là 4 mét. Số bóng Led Highbay dự dụng trong mô phỏng là 28 bóng. Quá trình lắp đặt sẽ sử dụng thang cáp và ty treo bóng Highbay trong phòng.

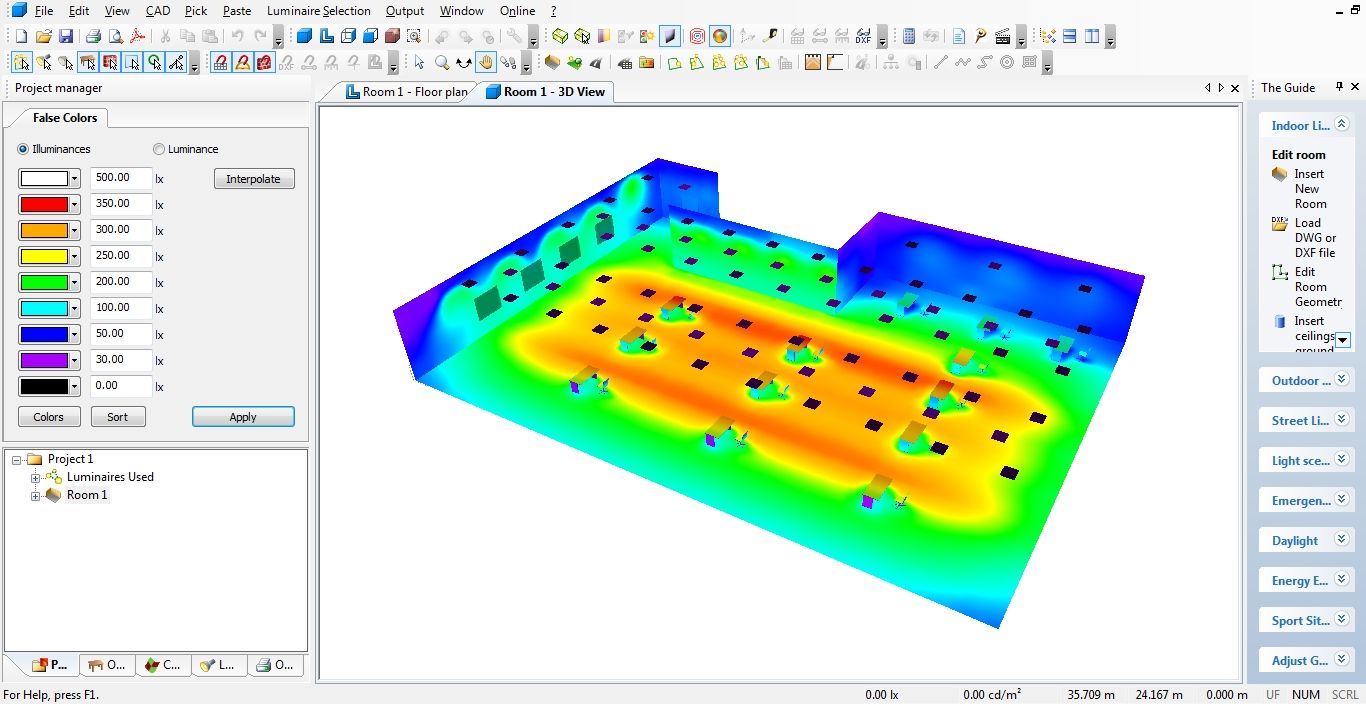

Kết quả tính toán dự trên phần mềm mô phòng Dailux như sau:






Dựa trên bảng kết quả mộ phỏng ta thấy 85% diện tích khu vực xưởng đạt độ sáng 350 lux. Và 30% diện tích đạt độ sáng 500lux.



Trên đây Công ty chúng tôi đã trình bày bản thiết minh về hiện trạng và phương án cho việc chiếu sáng nhà xưởng nhà máy Osco. Cảm ơn quý khách hàng đã đọc bản thuyết minh của chúng tôi!



Dự án: Tính toán thiết kế cải tạo hệ thống chiếu sáng khu vực sản xuất

Chủ đầu tư: Công ty TNHH Osco International

Địa chỉ: Lô số 3, Cụm công nghiệp Lai Xá - xã Kim Chung – huyện Hoài Đức – Thành Phố Hà Nội
