Quạt hút gió công nghiệp kết hợp tấm làm mát cooling pad hay còn gọi là tấm trao đổi nhiệt sẽ tạo thành máy làm mát công nghiệp giá thành rẻ hơn, hiệu suất làm mát phù hợp hơn… giúp giảm nhiệt từ 8 tới 10°C. (Đây là hệ thống làm mát tiết kiệm điện ).
– Hệ thống làm mát nhà xưởng: Phương pháp tính toán hệ thống làm mát nhà xưởng bằng tấm cooling pad
( Hệ thống làm mát áp suất âm hay còn gọi là phương pháp đóng cửa. Loại này ứng dụng cho những khu vực kín gió như xưởng may, dệt , chăn nuôi gia cầm , trồng hoa, cây kiểng …..
Tùy vào nhà xưởng đang hoạt động sản xuất với mục đích khác nhau, chúng tôi sẽ đưa ra các giải pháp làm mát bằng tấm cooling pad phù hợp với kích thước khung cũng giá thành phù hợp nhất.
Xem thêm: Hệ thống làm mát nhà xưởng bằng tấm cooling pad
Dùng hệ thống bơm nước tuần hoàn để nước chảy từ đỉnh của màng nước qua các vân lượn sóng đến phần dưới của màng tạo thành tấm màng nước khi không khí xuyên qua màng nước trở thành khí lạnh (đi vào nhà xưởng), kết hợp với quạt hút công nghiệp ngược áp nhanh chóng đưa gió mát vào xưởng, làm giảm nhiệt độ từ 5~10oc một cách hiệu quả tuyệt đối. (Hệ thống dàn lạnh làm mát là thiết bị chuyên dùng cho các nhà xưởng dệt, may mặc, văn phòng, siêu thị, trường học v.v).
– Chi phí đầu tư chỉ bằng 1/3 của máy lạnh.
– Chi phí vận hành chỉ bằng 1/10 của máy lạnh.
– Với chi phí trên chúng ta sẽ có hiệu quả như máy lạnh thông qua hệ thống quạt ngược áp làm mát 30oC sẽ thoải mái và thông thoáng hơn dàn máy lạnh đạt 28oC.
CÁCH TÍNH:
Tính toán hệ thống làm mát cho xưởng dệt có kích thước ví dụ như sau : (dài *rộng*cao) 60x50x4 =12,000 m3 không khí.
Số lần tuần hoàn ( trao đổi ) gió trong 1h từ 60-90 lần /h tùy theo loại không gian.
Từ thông số trên ta chọn số lần trao đổi gió là 60 lần/h có nghĩa là mỗi 1 phút sẽ có một lần trao đổi hết toàn bộ lượng không khí trong xưởng dệt.Thể tích không khí cần trao đổi trong 1 h là V= 12,000×60 =720,000 m3/h
A.Tính toán chọn quạt
Để tính được số lượng quạt thì phải xác định được lưu lượng quạt hiện có trên thị trường, hiện nay có rất nhiều dãy công suất nhưng chủ yếu sử dụng lưu lượng 44,500 m3/h công suất điện 1,1 kW là nhiều nhất.
Số quạt cần thiết = 720,000/44,500 =16 ( Quạt )
B. Tính toán chọn diện tích tấm làm mát cooling pad
Hệ thống làm mát áp suất âm hay còn gọi là phương pháp đóng cửa loại này ứng dụng cho những khu vực kín gió như xưởng may , dệt , chăn nuôi gia cầm , trồng hoa, cây kiểng …..
Hệ thống làm mát nhà xưởng.Để tính được diện tích tấm làm mát thì trước tiên phải xác định được vận tốc gió đi qua tấm pad .
Trong kỹ thuật điều hòa không khí và thông gió thì vận tốc gió qua cửa phân phối gió tốt nhất là từ 2-2,5 m/s tương đương 7200 m3/h- 9000m3/h .
Ở đây chọn vận tốc gió là 2,5 m/s.
Diện tích tấm làm mát S=720,000 /9000 = 80 m2 . Chiều cao trung bình mỗi tấm pad là 1,8 m.
Chiều dài tấm pad theo phương ngang L=80/1,8=45 mét ngang.
Cấu tạo tấm làm mát Cooling Pad
Tấm màng Cooling Pad là gì?
Tấm làm mát Cooling Pad được thiết kế để điều chỉnh độ ẩm trong nhà. Tấm được chế tạo từ vật liệu polyme cao phân tử mới nhất với công nghệ lưu hóa tiên tiến cùng cấu trúc hình tổ ong giúp cho nước sạch và không khí được lưu thông dễ dàng tạo điều kiện để không khí trao đổi nhiệt với nước và loại bỏ bụi bẩn trong không khí vào nước.
Ưu điểm tấm làm mát Cooling Pad
Tính thấm tốt đảm bảo nước được phân bố đồng đều dọc theo chiều dài của tấm ướt, góp phần tăng hiệu quả làm mát ( trên 85%)
Tấm làm mát công nghiệp giúp giảm từ 8 tới 10°C cho nhà xưởng, khu công nghiệp…
Giữ lại bụi trong không khí, giúp không khí nhà xưởng sạch hơn. Tỷ lệ hấp thụ nước của sản phẩm có thể lên tới 60~70mm/5phut hoặc 200mm/h
Tấm làm mát cực dễ vệ sinh, bảo dưỡng sau thời gian dài sử dụng.
Không chứa chất hoạt tính bề mặt, tấm làm mát hút nước nhanh chóng, với ốc độ khuếch tán cao.
Nguyên lý hoạt động:

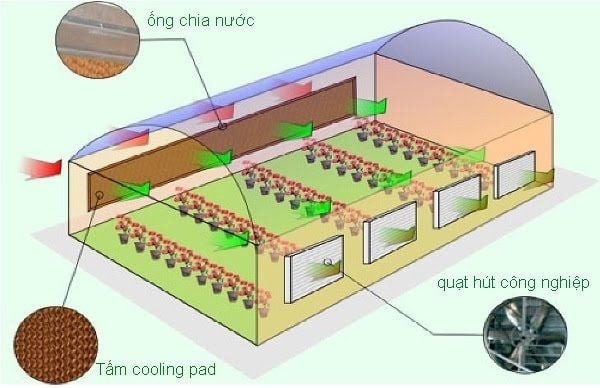

Dùng hệ thống bơm nước tuần hoàn để nước chảy từ đỉnh của màng nước qua các vân lượn sóng đến phần dưới của màn tạo thành tấm màng nước. Khi không khí xuyên qua màng nước trở thành khí lạnh ( đi vào nhà xưởng), kết hợp với quạt hút ngược áp nhanh chóng đưa gió mát vào xưởng, làm giảm nhiệt độ từ 5-10 độ C một cách hiệu quả.
Thông số kỹ thuật tấm làm mát công nghiệp Cooling Pad
H: chiều cao của tấm làm mát tiêu chuẩn: 1200, 1500, 1800 và 2000 mm
W: chiều rộng của tấm tiêu chuẩn: 300, 500 và 600 mm
D: chiều dầy của tấm tiêu chuẩn: 100, 150 và 200 mm
H: chiều cao của sóng làm mát tiêu chuẩn: 7 mm
a: Góc nghiêng của lớp sóng “chẵn” hoặc “lẻ” so với phương ngang tiêu chuẩn: 45°
Góc cắt giữa các lớp sóng xếp chồng nhau: a+a = 90°
H tiêu chuẩn: 1200, 1500, 1800 và 2000 mm
W tiêu chuẩn: 300, 500 và 600 mm
D tiêu chuẩn: 100, 150 và 200 mm
h tiêu chuẩn: 7 mm
a tiêu chuẩn: 450

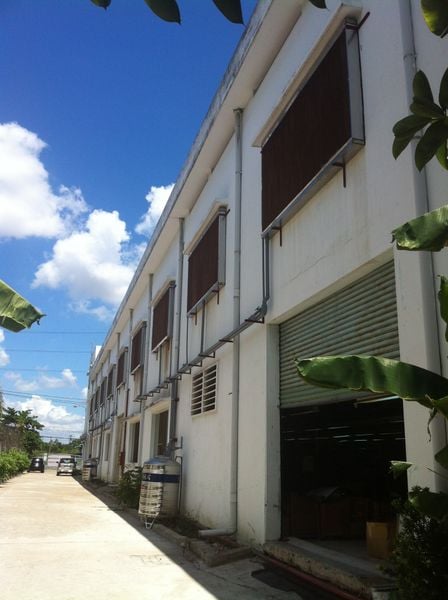

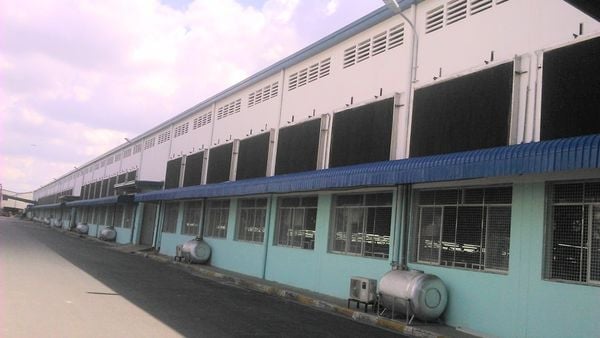

HÌNH ẢNH CÔNG TRÌNH ĐANG SỬ DỤNG
